NCM-SERIES
NCM-I SERIES
NCM-I-SERIESⓇ - 관로형 자외선 소독 설비 (중압)
- 강력한 중압 UV 램프를 적용하여 적은 수의 램프로 대용량 처리가 가능한 모델
- 저압 자외선 램프(Low-Pressure UV Lamp)대비 보다 넓은 자외선 파장 분포와 높은 자외선 강도의 조사
- 자동 세척 시스템, 자외선 모니터링, 에너지 절감 운전모드, 원격 제어 기능, 시스템 감시 장치 등 다양한 기능이 탑재된 자외선 설비
- 정수 및 하폐수 소독, 초순수, 탈염, 오존 제거, 주류, 음료, 생수, 수영장 등 다양한 적용성
Standard Specification
| 모듈 사양 | |
| 재질 | Stst 316L, (Option : Electropolishing) |
| 램프타입 / 입력전원 | 중압자외선 램프 / 0.5~20kW |
| 세척시스템(해당되는 경우) | 모터 구동형 자동세척 시스템 |
| 사용온도 | 5℃~65℃ |
| 연결규격 | P16, DN, ANSI150, JIS, KS |
| 동작 / 테스트 압력 | 10bar / 15bar |
| 외함 사양 | |
| 재질 | RAL 7032, Mid steel (Option : STS304) |
| 보호등급 | IP54 / NEMA 4X |
| 시스템 제어반(SCP) | |
| 컨트롤러 | PLC |
| 전압 / 주파수 | 220V~480V / 50/60Hz |
| 사용온도 | 0℃~50℃ |
| 전원공급(PSP) | |
| 안정기 형식 | 가변출력형 전자식 안정기 / 기계식 안정기 |
NCM-I SERIESⓇ - INLINE 형자외선소독설비(중압)
NCM-I SERIESⓇ - Model Chart
| No. | Model | Capacity (Ton/day) | Lamp Input x Lamp Qty’ | In/Out Dia (DN) | |
| 1 | NCM-IA125-E1 | 1000 | 1.5Kw | 125 | |
| 2 | NCM-IA125-E2 | 1800 | 1.5Kw | 125 | |
| 3 | NCM-IA200-E3 | 2400 | 1.5Kw | 200 | |
| 4 | NCM-IA200-E4 | 4000 | 1.5Kw x 3 | 200 | |
| 5 | NCM-IA200-E5 | 5400 | 3.5Kw x 4 | 200 | |
| 6 | NCM-IA200-E6 | 8000 | 3.5Kw x 6 | 200 | |
| 7 | NCM-IA300-F6 | 10000 | 1.6Kw x 6 | 300 | |
| 8 | NCM-A300-F8 | 13000 | 1.6Kw x 8 | 300 | |
| 9 | NCM-IA350-F2/J4 | 16000 | 1.6Kw x 2 / 2.65Kw x 4 | 350 | |
| 10 | NCM-IA350-F4/J4 | 20000 | 1.6Kw x 4 / 2.65Kw x 4 | 350 | |
| 11 | NCM-IA350-J8 | 22000 | 2.65Kw x 8 | 350 | |
| 12 | NCM-IA350-J8 | 26000 | 2.65Kw x 8 | 500 | |
| 13 | NCM-IA500-J4/M4 | 36000 | 2.65Kw x 4 / 3.9Kw x 4 | 500 | |
| 14 | NCM-IA500-M8 | 40000 | 3.9Kw x 8 | 500 | |
| - Average dose : 25mJ/cm2 | |||||
Note:
1. 1 m3/d converts to 1 ton/d. 1 m3 converts to 264.172 US liquid gallon.
2. Inlet/Outlet diameter can be customized.

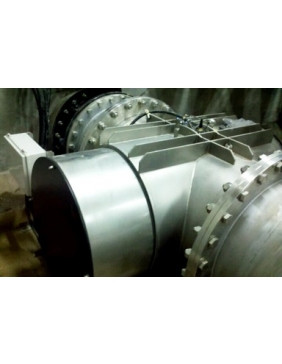

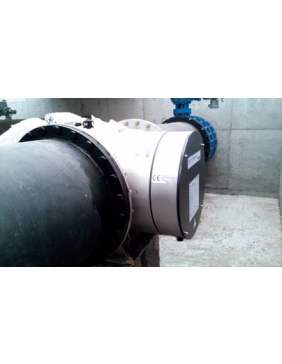

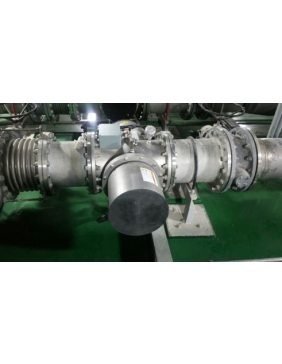

Galllary
Zhenzou(China) Largest MP UV System
주요 부품
중압 자외선 램프
저압 자외선 램프
석영관
실린더
기타부품
